BXY-250型血壓表，臺式精密血壓表原理圖
BXY-250型臺式精密血壓表工作原理：儀表是基于彈性敏感元件在被測介質壓力作用下的彈性變形所產生的末端位移來進行壓力測量的。當被測介質通過接口部件進入彈性敏感元件（彈簧管）內腔后，在介質壓力的作用下，彈性敏感元件的末端會產生相應的位移。位移會通過桿機構、齒輪傳動放大機構轉換為對應的轉角位移，與轉角位移同步的儀表指針就會在度盤上指示出被測介質的壓力值。參見（圖）BXY-250型臺式精密血壓表原理圖。

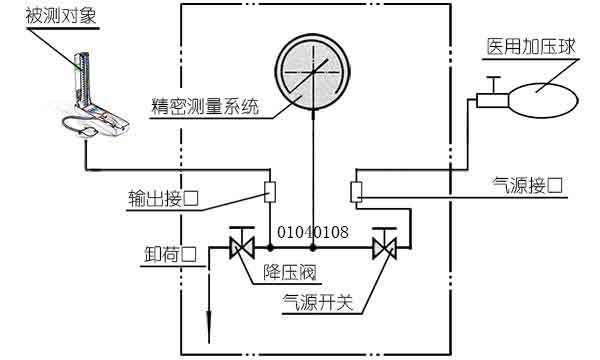

臺式精密血壓表原理圖
