壓力真空校驗器

Pressure vacuum validator

壓力真空校驗器主要用于真空表、壓力真空表、血壓表、血壓計以及單元儀表的校驗。更適用于科學實驗環節中對壓力、真空、壓力與真空連續參數的高準確度線性測定。當用于壓力與真空聯程儀器儀表的校驗或檢定時，正壓和負壓的操作過程可在同一臺設備上連續完成。顯得尤其方便，快捷。

壓力真空校驗器原本是西安高精密儀表廠在生產實踐中不斷改進而成的一種自制專用設備，其簡潔高效，深受生產一線操作人員的歡迎。根據市場需求，我廠工程技術人員又對其進行了規范設計，現作為一種正式產品推向市場。

壓力真空校驗器是一種跨量域的校驗儀器，它可在一次連接中對被檢測或標定對象完成正壓量值和負壓量值的操控。壓力真空校驗器(外觀見下附產品照片)在其領域內應用相當廣泛，可以在計量室和實驗室應用也可在生產實踐和科學實驗環節中應用，其靈活可變的標準器高兼容性和儀器自身的高保壓性能以及可精細調整給出量值的微調裝置，尤其適合在生產線上對儀器儀表的調校或檢定。

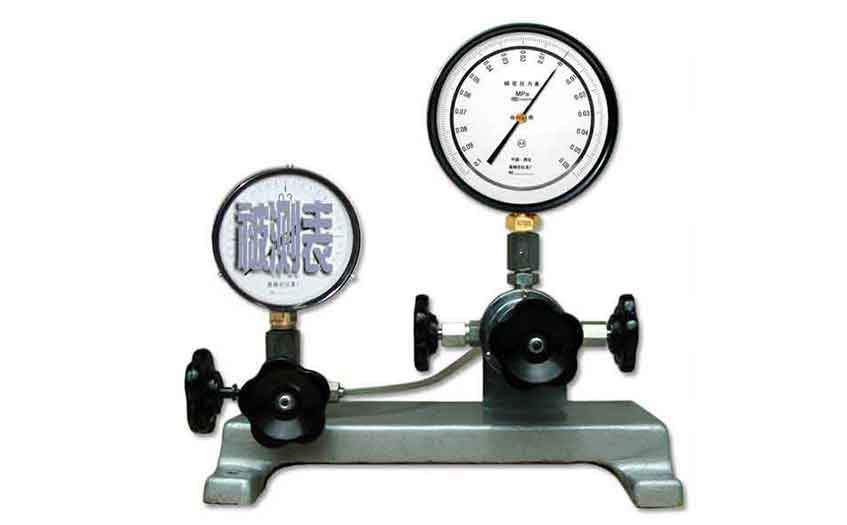

處于工作狀態的壓力真空校驗器

---

壓力真空校驗器工作原理

Pressure vacuum validator action principle

壓力真空校驗器是基于流體靜力學力平衡原理，通過將被測對象與標準器比對的方法來實現對被測對象的校驗、檢定或校準。

當壓力真空校驗器的升壓閥（或抽控閥見原理圖）關閉后，壓力真空校驗器將處于完全密閉的狀態。只要系統狀態完好，則具有長時間的高保壓性能，此狀態可保持?jǐn)?shù)小時不變，您將有充分的時間來對被測對象進行調整。

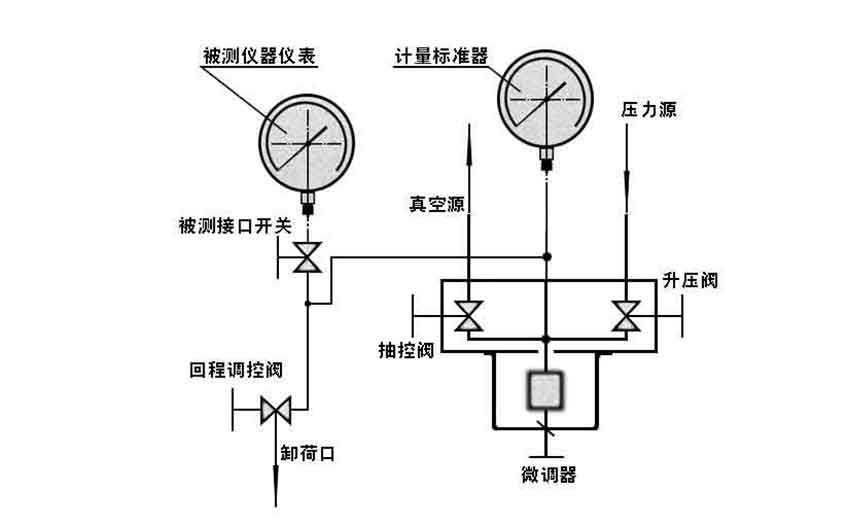

壓力真空校驗器原理圖

---

壓力真空校驗器的被測對象與標準器和外設的選配

The measured object with the matching criteria, and peripheral

1. 壓力真空校驗器的被測對象

壓力真空校驗器的被測對象可以是壓力儀表、真空儀表、壓力真空聯程儀表以及與壓力、真空、壓力真空聯程參量呈一定函數關系的其它類量值的標準儀器儀表。被測對象標配接口連接螺紋M20×1.5,選配其它連接螺紋須在訂貨時協定。

2. 壓力真空校驗器的標準器選配

壓力真空校驗器的標準器選配是十分靈活的，可選配各類壓力標準器與其組合，如：彈簧管式、活塞式、數字式等，標準器的精度等級應根據被測對象的精度等級按照規程要求進行選配。標準器標配接口連接螺紋M20×1.5,選配其它連接螺紋須在訂貨時協定。

3. 壓力真空校驗器的外部設備

壓力真空校驗器的外部設備是指為壓力真空校驗器提供壓力（真空）源的設備。壓力源可以選用空氣壓縮機（須加裝對壓縮空氣的過濾裝置）、氮?dú)馄俊⑹植俦没蚰_踏泵等；真空源可配用各類真空泵或抽氣機均可。

4. 連接

壓力源和真空源須按儀器附帶管樣參照壓力真空校驗器外部設備選配圖所示接口可靠連接。

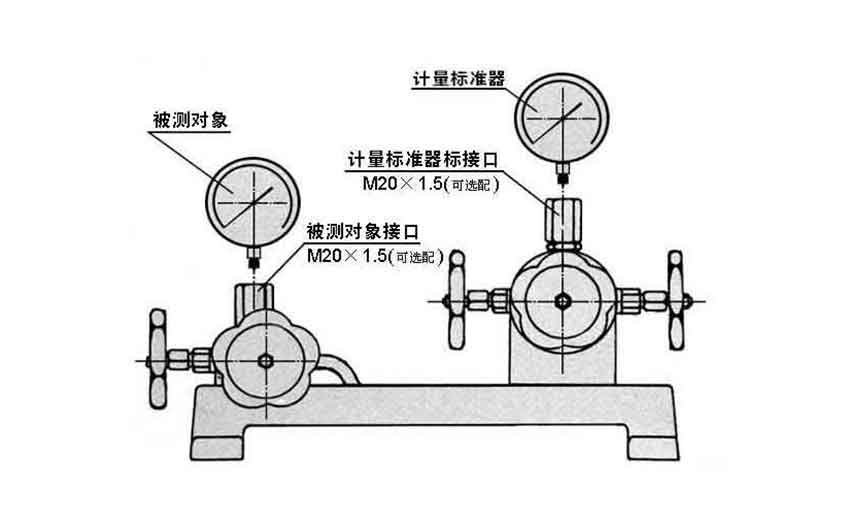

壓力真空校驗器的被測對象與計量標準器選配圖

壓力真空校驗器的外設【外部設備】選配圖

---

壓力真空校驗器安裝與使用

Pressure vacuum validator _ Installation, use

一. 壓力真空校驗器的安裝

1. 壓力真空校驗器應安放在便于操作的工作臺上，工作臺應保持水平，臺面應鋪有橡皮板墊，工作環境不得有震動。

2. 壓力真空校驗器的工作環境溫度20±10℃，相對濕度不大于80%,空氣中不得有腐蝕性介質成分。

3. 在使用壓力真空校驗器之前應參照下圖先關閉升壓閥、抽控閥、被測接口開關、回程調控閥并檢查微調手輪所處位置（最好在可調旋程的中間位置），連接壓力源（包括真空源）、安裝計量標準器和被測對象。安裝完成后應按壓力真空校驗器的檢修與維護中所述步驟進行系統密閉性檢測。

二. 壓力真空校驗器的使用要求

壓力真空校驗器的使用必須嚴格按規定的程序操作，否則，可能造成標準器的損害。

1. 壓力真空校驗器各針閥的初始狀態必須是：升壓閥、抽控閥、被測接口開關、回程調控閥均應處于關閉狀態。

2. 壓力真空校驗器的升壓閥、抽控閥等操控閥的開啟應緩慢，關閉應迅速。

3. 工作完成后應使壓力真空校驗器的各操控閥處于初始狀態停放。

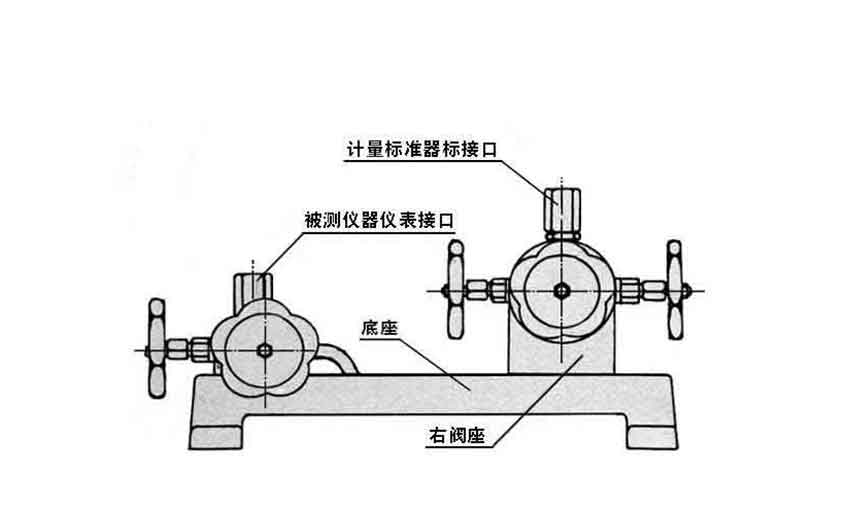

壓力真空校驗器主視圖

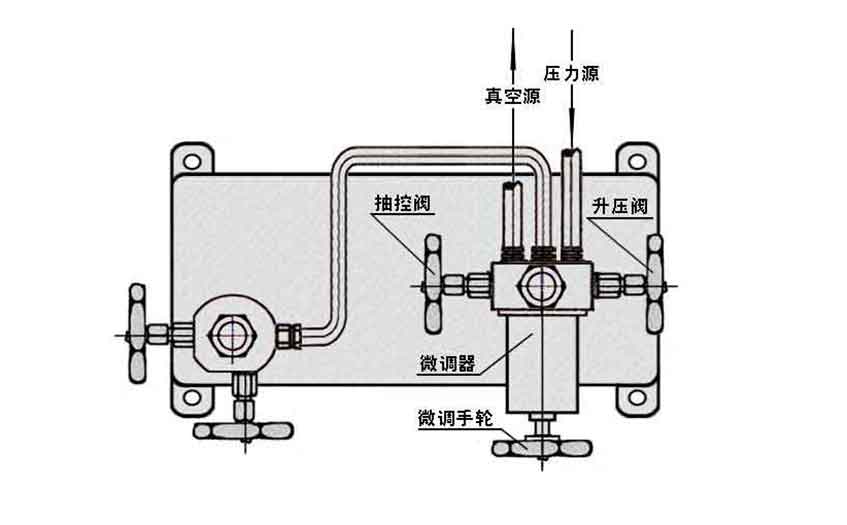

三. 壓力真空校驗器的操控（參見-俯視圖）

1. 升壓閥為常閉操控閥，用于壓力真空校驗器升壓動作的操控。

2. 抽控閥為常閉操控閥，用于壓力真空校驗器抽空動作的操控。

3. 回程調控閥為常閉操控閥，用于壓力真空校驗器回程動作的操控。

4. 被測接口開關為常開操控閥，用于控制壓力真空校驗器與被測對象的通斷。

5. 微調手輪為旋轉操控閥，用于對壓力真空校驗器的精細量值操控。

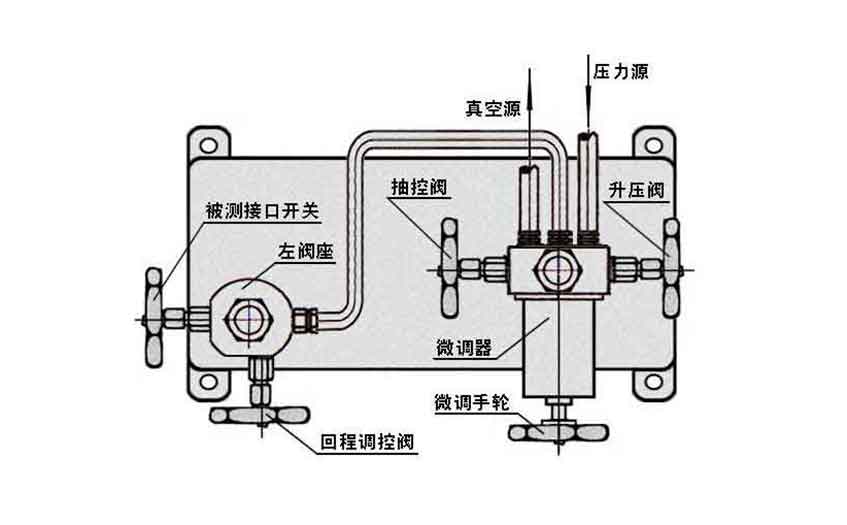

壓力真空校驗器俯視圖

---

壓力真空校驗器維護與檢修

Pressure vacuum validator _ Maintenance and Repair

壓力真空校驗器的日常維護和定期檢修是確保其長期穩定工作的必須。

一.壓力真空校驗器的維護

1. 對使用中的壓力真空校驗器應保持其外觀潔凈，對接入的壓力（真空）源介質應純凈而無腐蝕性。

2. 對壓力真空校驗器的各操控閥應盡量減少其操控調整次數和減小開啟幅度，除非必要一般不得隨意拆卸各操控閥的密封部位，以有效延長易損件（密封圈）的壽命。

3. 微調機構是壓力真空校驗器的關鍵部件，確認其出現問題請及時與生產廠家聯系解決，不得隨意拆卸。

二.壓力真空校驗器的檢修（參見-壓力真空校驗器檢修與維護示意圖）

壓力真空校驗器的定期檢修的目的是為了確保其密閉性能。應定期或步定期對其進行密閉性測試。

1. 壓力真空校驗器密閉性測試方法：在恒溫條件下，將壓力真空校驗器處于初始狀態，關閉被測接口開關，通過升壓閥給出一粗略壓力值后關閉升壓閥，通過微調手輪精細調至標準器上的準確值，計時并觀察標準器示值變化。如果30分鐘內標準器的示值變化小于0.0005MPa 既密閉性能合格。否則應對壓力真空校驗器進行密閉性能檢修。

2. 壓力真空校驗器進行密閉性能檢修應在密閉性測試后，通過標準器示值變化方向先確定泄漏發生部位。如示值上升，說明問題發生在升壓閥處，一是升壓閥沒有關好；二是升壓閥閥針端被雜質損壞。如是示值下降，則應重點檢查各常閉操控閥是否關好或用皂液輔助檢查泄漏部位。確定泄漏部位后應調整密封圈的壓緊螺母增加密封。

3. 技術支持電話：029-88645477

---

產品訂貨須知

Pressure vacuum validator Product Ordering Information

一. 產品訂貨相關技術參數

1. 測量范圍：-0.1～0.25MPa（YZY-2.5型）; -0.1～0.6MPa（YZY-6型）;

2. 接口螺紋：M20×1.5(標配)，可選配；

3. 工作介質：氮?dú)饣驖崈舻膲嚎s空氣；

4. 儀器重量：10kg；

5. 結構型式：臺式；

二. 訂貨須申明的項目

本儀器確切名稱：壓力真空校驗器。產品生產廠家：西安高精密儀表廠。

訂貨應標明：壓力真空校驗器的規格型號、測量范圍和數量等。如：YZY-2.5型 壓力真空校驗器 -0.1～0.25MPa 2臺，

如需選配標準器或外部設備請同時提交。

---
