活塞式壓力計參數(表七)
YS-1600型活塞式壓力計的技術參數包括：精度等級、測量范圍、活塞面積、活塞的底盤及其連接件質量、專用砝碼質量、接口螺紋等參數。本頁為您提供YS-1600型活塞式壓力計的基本配置參數與選擇配置參數。

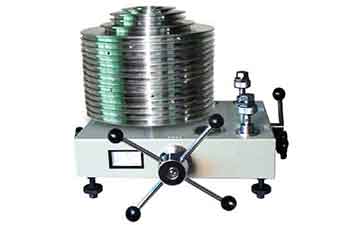

活塞式壓力計產品照
YS-250型活塞壓力計基本參數
- 規格型號
- YS-1600為主系列型號
- 精度等級
- 0.05級: 0.02級
- 測量范圍
- 2～160MPa
- 活塞面積
- 公稱面積 0.05平方厘米
- 活塞及其
連接件 - 公稱質量1kg(含底盤及其連接件)
產生壓力2MPa - 工作介質
- 癸二酸二(2-乙基己基)酯20℃時
運動黏度20～25mm2/s厘沲
酸值不大于0.05毫克 KOH/克 - 標配接口
- M20×1.5
YS-1600 Piston pressure gauge specifications include: accuracy class, range, piston area, piston chassis and connectors, special weights, interface thread and so on. This page provides you with YS-1600's basic configuration parameters and select the configuration parameters.
(表七)YS-1600型活塞式壓力計詳細參數表
- 項目
- 參數
- 備注
- 規格型號
- YS-1600
- 測量范圍
- 2～160MPa
- 最小間隔值1MPa
- 精度等級
- 0.05級【二等】
- 0.02級【一等】
- 公稱面積
- 0.05平方厘米
- 0.05平方厘米
- 活塞系統的公稱面積
-
活塞
及其
連接件 公稱質量(kg) 產生壓力(MPa) - 1
- 1
- 2
- 2
- 測量下限值
- 活塞、活塞筒材料
- 合金鋼或碳化鎢
- 碳化鎢
- 【可選】
- 活塞工作位置指示
- 標高指示板或專用指針式物位儀表
- 專用指針式物位儀表
- 【可選】
- 壓力發生系統
- 手搖泵或柱塞式預壓泵加調壓器
- 柱塞式預壓泵加螺旋式調壓器
- 【可選】
-
標配砝碼
質量
與作用 公稱質量(kg) 產生壓力(MPa) 標配數量(塊) 砝碼材料 - 0.5
- 1
- 2
- 5
- 0.5
- 1
- 2
- 5
- 可訂制非標
- 1
- 2
- 4
- 10
- 1
- 2
- 4
- 10
- 1
- 2
- 1
- 15
- 1
- 2
- 1
- 15
- 可增訂數量
- 常規或無磁
- 無磁材料
- 【可選】
- 工 作 介 質
- 變壓器油或變壓器油與煤油的混合油20℃時運動黏度 9～12mm2/s，酸值不大于0.05毫克 KOH/克
- 可代購工作介質
- 接口連接型式
- 螺紋連接
- 其它連接型式可協議
- 標配接口螺紋
- M20×1.5
- 其它連接螺紋須協議
- 接口連接方式
- 普通型或快速接頭
- 手旋式快速接頭
- 【可選】
- 標配接口數量
- 2
- 可增加，須協議
- 電源
- 若選配專用指針式物位儀表需 ～220V50Hz
- ～220V 50Hz
- 總重量
- ≈130kg
- ≈130kg
