活塞壓力計參數(表三)
YS-250型活塞壓力計是在中壓測量區段的細分產品，其主要技術參數包括：精度等級、測量范圍、活塞的有效面積、活塞底盤及其連接件和專用砝碼質量等。本頁為您介紹這種活塞壓力計的基本參數以及相關配置參數。

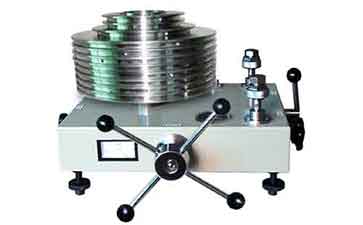

活塞式壓力計產品照
YS-250型活塞壓力計基本參數
- 規格型號
- YS-250 為主系列型號
全兼容YS-A100B型、YS-A160B型 - 精度等級
- 0.05級%: 0.02級
- 測量范圍
- 0.5～25MPa
- 活塞面積
- 公稱面積 0.2 平方厘米
- 活塞及其
連接件 - 公稱質量1kg(含底盤及其連接件)
產生壓力0.5MPa - 專用砝碼
- 標配砝碼：公稱質量 1kg 2塊
產生壓力值為 0.5MPa×2 = 1 MPa - 標配砝碼：公稱質量 2kg 1塊
產生壓力值為 1MPa×1 = 1 MPa - 標配砝碼：公稱質量 5kg 9塊
產生壓力值為 2.5MPa×9=22.5 MPa - 選配砝碼須在定貨時申明
(表三)YS-250型活塞壓力計詳細配置參數表
- 項目
- 參數
- 備注
- 規格型號
- YS-250
- 測量范圍
- 0.5～25MPa
- 最小間隔值0.5MPa
- 精度等級
- 0.05級【二等】
- 0.02級【一等】
- 公稱面積
- 0.2平方厘米
- 0.2平方厘米
- 活塞系統的公稱面積
-
活塞
及其
連接件 公稱質量(kg) 產生壓力(MPa) - 1
- 1
- 0.5
- 0.5
- 測量下限值
- 活塞、活塞筒材料
- 合金鋼或碳化鎢
- 碳化鎢
- 【可選】
- 活塞工作位置指示
- 標高指示板或專用指針式物位儀表
- 專用指針式物位儀表
- 【可選】
- 壓力發生系統
- 手搖泵或柱塞式預壓泵加調壓器
- 柱塞式預壓泵加螺旋式調壓器
- 【可選】
-
標配砝碼
質量
與作用 公稱質量(kg) 產生壓力(MPa) 標配數量(塊) 砝碼材料 - 1
- 2
- 5
- 1
- 2
- 5
- 可訂制非標
- 0.5
- 1
- 2.5
- 0.5
- 1
- 2.5
- 2
- 1
- 9
- 2
- 1
- 9
- 可增訂數量
- 常規或無磁
- 無磁材料
- 【可選】
- 工作介質
- 癸二酸二(2-乙基己基)酯 20℃時運動黏度 20～25mm2/s，酸值不大于0.05毫克 KOH/克
- 可代購工作介質
- 接口連接型式
- 螺紋連接
- 其它連接型式可協議
- 標配接口螺紋
- M20×1.5
- 其它連接螺紋須協議
- 接口連接方式
- 普通型或快速接頭
- 手旋式快速接頭
- 【可選】
- 標配接口數量
- 2
- 可增加，須協議
- 電源
- 若選配專用指針式物位儀表需 ～220V50Hz
- ～220V 50Hz
- 總重量
- ≈80kg
- ≈80kg
